肖特基二極管的作用是什么呢

文章來源:深圳盈信源 人氣:1868 發表時間:2020-01-03

肖特基二極管可以測量正向壓降進行區別,直接用數字萬用表測(小電流)普通二極管在0.5V以上,肖特基二極管在0.3V以下,大電流時普通二極管在0.8V左右,肖特基二極管在0.5V以下,肖特基二極管的作用是什么呢?下面深圳小編就為大家分享一下

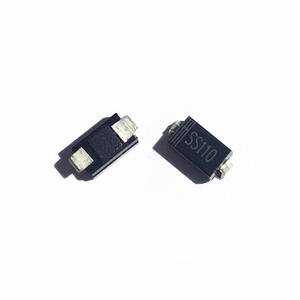

肖特基二極管


肖特基(Schottky)二極管,又稱肖特基勢壘二極管,是以金屬和半導體接觸形成的勢壘為基礎的二極管,簡稱肖特基二極管。在通信電源、變頻器等中比較常見。而普通二極管只能用在低頻整流場合,耐壓可以做得更高。

1、肖特基二極管是由貴金屬金、鋁、銀、鉑等A為正極,以N型半導體B為負極,然后利用二者接觸面之間上形成的勢壘一種具有整流特性制成的金屬半導體器件。肖特基二極管由于N型半導體中存在大量電子,而貴金屬中僅有少量自由電子,肖特基二極管中的電子便從濃度高的B向濃度低A中擴散。肖特基二極管金屬A中沒有空穴,不存在空穴自A向B擴散運動。隨著肖特基二極管中電子不斷從B擴散到A,B的表面電子濃度逐漸降低,表面電中性破壞,于是形成勢壘。

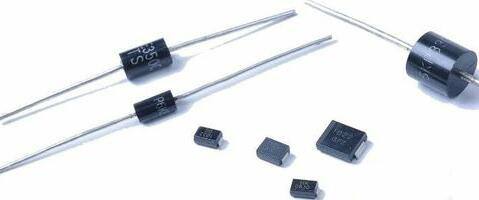

肖特基二極管


2、肖特基二極管具有開關頻率高、正向壓降低等優點,但肖特基二極管的反向擊穿電壓比較低,一般不會高于60V,最高僅約為100V,以致于限制了肖特基二極管的應用范圍。在變壓器次級用100V以上的高頻整流二極管、開關電源和功率因數校正電路中的功率開關器件續流二極管、RCD緩沖器電路中用600V~1.2kV之間的高速二極管、PFC升壓用600V二極管等情況下時,只有使用快速恢復外延二極管和超快速恢復二極管。

3、肖特基二極管又被稱為肖特基勢壘二極管(簡稱 SBD),是一種低功耗、超高速半導體器件。肖特基二極管最顯著的特點是反向恢復時間極短,正向?qū)▔航祪H為0.4V左右。肖特基二極管多用作高頻、大電流整流二極管、低壓、續流二極管、保護二極管、小信號檢波二極管、微波通信等電路中作整流二極管等處使用。肖特基二極管在通信電源、變頻器等中比較常見。肖特基二極管在雙極型晶體管的開關電路里面,通過在連接二極管來箝位。

需要注意:肖特基二極管的結構及特點使其適合于在低壓、大電流輸出等場合用作高頻整流,在高頻率下用于檢波和混頻,肖特基二極管在高速邏輯電路中用作箝位。在IC中也常使用肖特基二極管,在高速計算機中也被廣泛采用。除了普通PN結二極管的特性參數之外,肖特基二極管用于檢波和混頻的電氣參數還包括中頻阻抗,指的就是肖特基二極管施加額定本振功率時對指定中頻所呈現的阻抗。

以上內容就是深圳盈信源小編為大家分享肖特基二極管的作用的內容,希望能幫到有需要的朋友。
