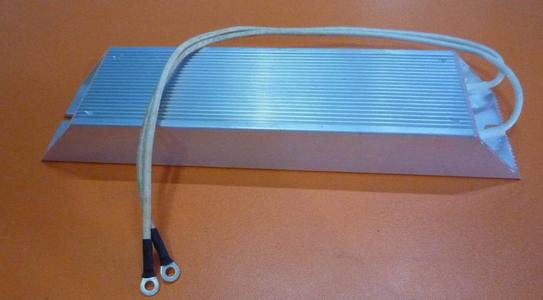

制動電阻器是用于將電動機的再生能量以熱能方式消耗的載體,它包括電阻阻值和功率容量兩個重要的參數,廣泛應用于高度惡劣工業環境中使用
制動電阻器的作用
能保證電源網絡的平穩運行,保護變頻器不受再生電能的危害。
制動電阻將電機快速制動過程中的再生電能直接轉化為熱能,這樣再生電能就不會反饋到電源電網絡中,不會造成電網電壓波動,從而起到了保證電源網絡的平穩運行的作用。
電機在快速停車過程中,由于慣性作用,會產生大量的再生電能,如果不及時消耗掉這部分再生電能,就會直接作用于變頻器的直流電路部分,輕者,變頻器會報故障,重者,則會損害變頻器;制動電阻的出現,很好的解決了這個問題,保護變頻器不受電機再生電能的危害。
制動電阻器常見故障
通常變頻器的內置電容難以存儲回饋電能,目前普遍的做法是外接制動電阻,通過外部的能耗制動來消耗這部分電能。
常見的故障有:制動電阻發熱、制動電阻瞬間發紅、變頻器制動電壓高時不起作用、變頻器頻繁報過電壓報警故障報文等。
若變頻器制動電阻發熱異常,則可判斷制動單元短路,包括直流母線接地短路,電阻內部短路;應逐一查看制動電阻的引出線,測量制動電阻阻值,與標稱值對比,確定故障點。若制動單元開路,則會造成變頻器直流電壓高故障,在制動時將不起作用。
