NTC貼片熱敏電阻產品的結構有幾種你知道嗎?貼片熱敏電阻是一種熱敏性半導體電阻器,其電阻值隨著溫度的升高而下降,在電子行業也是經常用到的料,下面深圳盈信源小編就為大家分享一下NTC貼片熱敏電阻產品的幾種結構

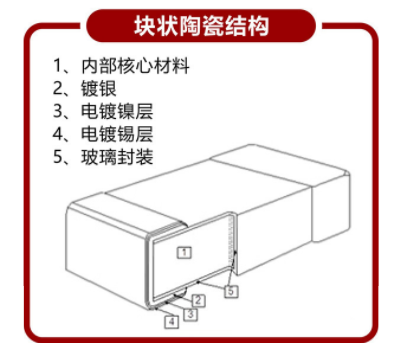

一、塊狀陶瓷NTC熱敏電阻
采用古老的陶瓷制造工藝先制成磚塊大小的NTC陶瓷,然后再采用精密線切割工藝把陶瓷磚塊切割成所需要的封裝尺寸。 第一代產品比較適合用于制造帶引腳和有組裝結構的NTC產品,不太適合用于做貼片類NTC產品。

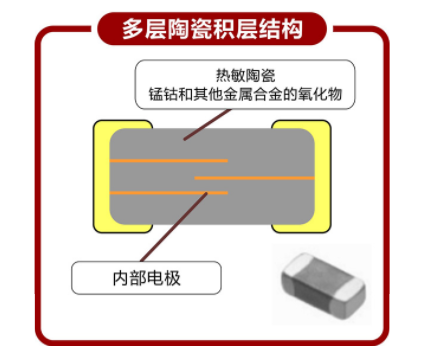

二、多層陶瓷積層型NTC熱敏電阻
基于MLCC的制造工藝,這種產品為多層陶瓷結構,有內電極,與MLCC的結構非常類似,也是采用先制備陶瓷薄片,然后將它們堆疊起來壓制成板胚再進行燒結,最后將燒結好的NTC陶瓷板進行精密切割。

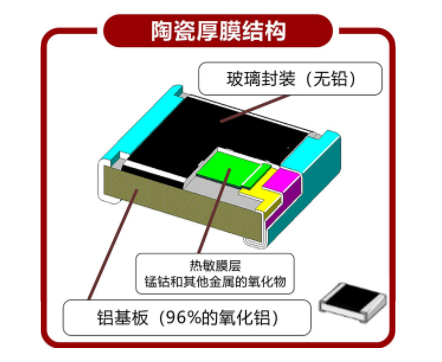

三、陶瓷厚膜型NTC熱敏電阻
NTC熱敏電阻產品在結構和制造工藝上做了大幅改變,這種產品為厚膜結構,它采用了成熟的厚膜制造工藝,在陶瓷基板上印刷一層較厚(30uM)的NTC陶瓷材料,再配以特殊的電極結構,然后進行燒結而成。
以上就是深圳盈信源小編總結目前市場上貼片類NTC熱敏電阻主流的三種機構,希望能幫到有需要的朋友
