TDK貼片電容識別方法及命名規則，TDK是Tokyo Denkikagaku Kogyo K.K的簡稱。是日本的一個品牌。今天我們一起來學習一下如何識別TDK的貼片電容。

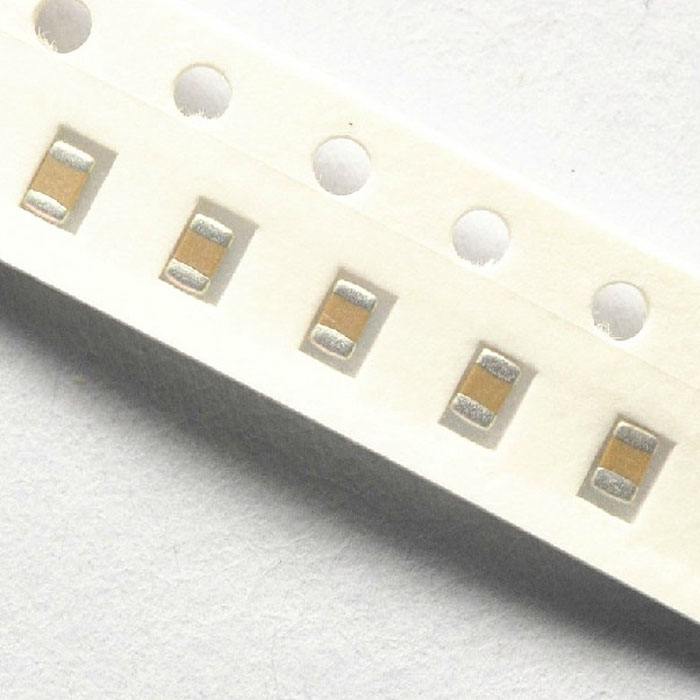

拿到一般TDK的電容，料盤上會有TDK字樣的標示。分上下兩個標，上標是小標。下標是大標。TDK的標識是在大標上面。

TDK貼片電容的參數一般由系列名稱，體積，材質，電壓，容量，誤差，包裝組成。

系列名稱：字母C表示。

體積是由公制表示：

0603=0201;1005=0402;1608=0603;2012=0805;3216=1206;3225=1210;4532=1812;5650=2220;4520=1808...

材質：CH,COG,JB,JF,X7R,X5R,Y5V。

電壓：0J=6.3V;1A=10V;1C=16V;1E=25V;1H=50V;2A=100V;2A=250V;2J=630V;3A=1KV;3D=2KV。

容量誤差：C=0.25;D=0.5;J=5%;K=10%;M=20%;Z=+80-20%。

包裝：T=卷帶，B=袋裝。

以上為TDK貼片電容的一些基本參數.我們來舉例說明：

C2012X7R1H104KT

C為系列名稱;2012=0805，X7R=材質，1H=電壓50V，104=容量100NF，K=精度10%，T代表是卷帶包裝。所以這個型號是0805 X7R 100NF K 50V的貼片電容。

TDK貼片電容命名

目前電容器的型號命名很不統一，國產電容器的命名由四部分組成：

第一部分：用字母表示名稱，電容器為C。

第二部分：用字母表示材料。

第三部分：用數字表示分類。

第四部分：用數字表示序號。

TDK貼片電容規格

TDK貼片電容規格尺寸0603、0805、1206、1210參數詳情;

型號描述：0805 X7R 4.7UF 35V，1206 X7R 4.7UF 25V。
