貼片電容電阻是電子行業不可缺少的一部分,今年的市場也有很多貼片電容電阻非常的缺貨,三星貼片電容是電容電阻界的一個大的供應商,命名的規則和其他品牌的是有差異的,下面深圳盈信源小編就為大家簡單的分享一下三星貼片電容的編碼規則

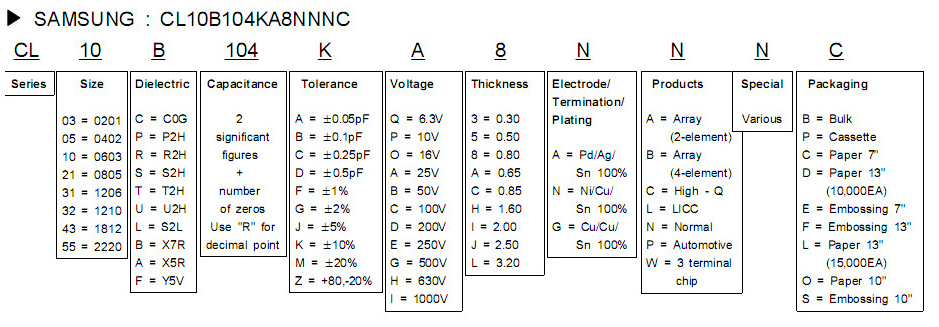

規格說明:CL=積層陶瓷電容(簡稱貼片電容)
31指的是封裝為3216
各簡稱代碼如下:
03=0201(0603) 21=0805(2012) 42=1808(4520)
05=0402(1005) 31=1206(3216) 43=1812(4532)
10=0603(1608) 32=1210(3225) 55=2220(5750)
14=0504(1410) 01=0306(0816) 12=0508(1220)
02=01005(0402)
F指的是介質:A=X5R F=Y5V B=X7R X=X6S Y=X7S;
106表示的是電容容量;
一般三星貼片電容容量用三位數表示,前面兩位為有效數字,第三位為有效數字后"O"的位數;
如:106 = 10 000000 (單位pF);
假如中間一位為R 則表示"."
如:3R3 = 3.3pF。
Z:表示的是誤差(B=±0.1pf F=±1% K=±10% C=±0.25pf G=±2% M=±20% D=±0.5pf J=±5% Z=+80/-20% );
O:表示承受的耐壓(Q=6.3V P=10V O=16V A= 25V B= 50V C=100V D=200V E=250V G=500V H=630V );
H:表示厚度 (3=0.30毫米 A=0.65毫米 M=1.15毫米 I=2.00毫米 Q=1.25毫米 5=0.50毫米 C=0.85毫米 F=1.25毫米 J=2.50毫米 V=2.50毫米 8=0.80毫米 D=1.00毫米 H=1.60毫米 L=3.20毫米 );
N:表示端頭類別(A=常規產品 鈀/銀/鎳屏蔽/錫 100% 、N=常規產品 鎳/銅/鎳屏蔽/錫 100% 、G=常規產品 銅/銅/鎳屏蔽/錫 100% 、L=低側面產品 鎳/銅/鎳屏蔽/錫 100% );
N:代表產品( A =陣列(2-元素) B =陣列(4-元素) C=高頻 L =LICC N =常規 P =自動 );
N:代表專用碼;
E:代表包裝方式(B=散裝 O=紙版箱料帶,10英寸料盤 E=壓花紙版箱,7英寸料盤 P=散裝箱 D=紙版箱料帶,13英寸料盤(10000ea) F=壓花紙版箱,13英寸料盤 C=紙版箱料帶,7英寸料盤 L=紙版箱料帶,13英寸料盤(15,000ea) S=壓花紙版箱,10英寸料盤)。
以上就是深圳盈信源小編為大家分享三星貼片電容編碼規則的內容,希望能幫到有需要的朋友,每個品牌的編碼都有著獨特的意義,深圳盈信源也代理很多大品牌的貼片電容電阻,比如國巨、村田、風華、基美、億星、宇陽、太誘、京瓷等等,如果您需要電容電阻,歡迎隨時聯系我們客服
