　　貼片電阻在選購時需要注意的問題，貼片電阻在現在的電子行業運用非常廣泛，表面組裝技術的應用已然十分的普通，采用表面組裝的電子產品的比例已經超過90%，SMT的應用范圍在進一步的擴大，航空、航天、儀器儀表、機、醫學等眾多領域也在采用SMT生產各種批量不大的電子產品或部件。下面貼片電阻代理商家盈信源電子就為大家簡單分享一下貼片電阻在選購時需要注意的一些問題

　　近年來，除了電子產品的開發人員用貼片式器件開發新的產品外，維修人員也開始大量的維修SMT技術組裝的電子產品。

　　目前的貼片電阻型號并不統一，由各生產廠家自行設定，并且型號是非常長的(由十幾個英文字母及數字組成)在選購的時候，如果能正確的提出貼片電阻各種參數及其規格，那就能夠很方便的選購到所需要的貼片電阻了。

　　貼片電阻有五種參數：尺寸、阻值、允差、溫度系數以及包裝。

　　一、尺寸

　　貼片電阻系列一般有七種尺寸，用兩種尺寸代碼顯示，一種尺寸代碼是由四位數字表示的EIA代碼，前面兩位與后面兩位分別表示電阻的長和寬，以英寸為單位，另外一種是米制代碼，也由4位數字表示，其單位為毫米。不同尺寸的電阻，其功率額定值也不同。表1列出這7種電阻尺寸的代碼和功率額定值。

　　二、阻值

　　標稱阻值是按系列來確定的。各系列是由電阻的允差來劃分的(允差越小則阻值劃分得越多)，其中最常用的是E-24(電阻值的允差為±5%)，如表2所示。

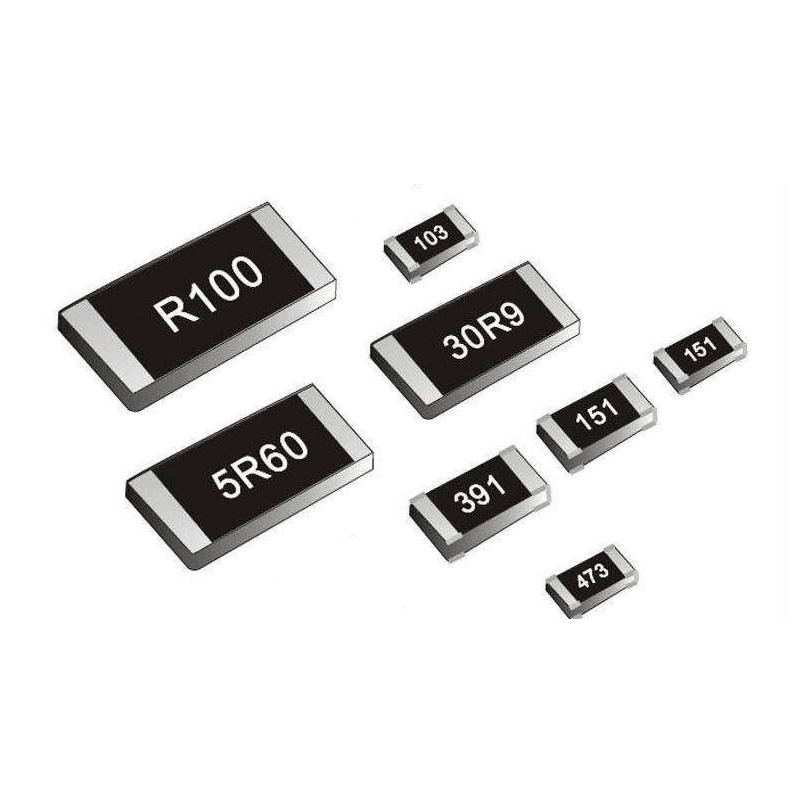

　　貼片電阻表面上用三位數字來表示阻值，其中第一位、第二位為有效數，第三位數字表示后接零的數目。有小數點時用“R”來表示，并占一位有效位數。標稱阻值代號表示方法如表3所示。

　　三、允差

　　貼片電阻(碳膜電阻)的允差有4級，即F級，±l%;G級，±2%;J級，±5%;K級，±10%。

　　四、溫度

　　貼片電阻的溫度系數有2級，即w級，±200ppm/℃;X級，±lOOppm/℃。只有允差為F級的電阻才采用x級，其它級允差的電阻一般為w級。

　　五、包裝

　　主要有散裝及帶狀卷裝兩種。

　　貼片電阻的工作溫度范圍為-55--+125℃，最大工作電壓與尺寸有關：0201最低，0402及0603為50V，0805為150V，其它尺寸為200V。
